장난감용으로 산 삼성 갤럭시 노트 10.1 (SHW-M480W)

저번에 했던 갤럭시 노트 10.1 중고 지름 포스팅에 이어



이번엔 배터리를 한번 교체해보았다.



7만원에 버튼 좀 뻑뻑하고 키보드 도크까지 있어서 잘 산건 아닌가 싶었지만



정작 만져보니 오른쪽 스피커도 안나오고, 전원 버튼 수리비 들어간 거에



배터리 교체에 걸린 배송 시간, 비용 등을 생각하면



아 시발 그냥 노트 8.0 중고 떨이 나오는거나 살걸 하는 생각이 들기도 했다.



10.1인치가 커서 좋기도 한데 커서 버겁기도 함.





뭐 하여간

https://lotsofstars.blog.me/221820201464



이걸로 오피스도 잘 돌리고



키보드도 잘 먹고, 커스텀 롬도 안드로이드 7.1 올라가서



약간 불안정한거 빼곤 다 좋았는데



문제는 진짜 배터리였다.





배터리가 진짜 쓰레기 그 자체여서



풀충전을 해도 30분 정도 사용하면 절반으로 훅 닳아버리더니



50퍼센트 밑으로는 0퍼센트로 바뀌면서 그냥 종료가 되었다.



그냥 셀이 죽어버린 것이겠지.





뭐 어차피 주고 샀으면 산거고



느리긴 해도 쓸만하니까 오래 써야지 싶어서 자가수리에 들어감.



참고로 몇몇 부품을 제외한 대부분의 배터리 포함한 정품 부품들이 단종 되었으니



삼성 센터에서도 아마 없다고 하는 경우가 많을 것으로 보임...




자. 드디어 3주만에 도착한 알리발 Kingsener 배터리.



나야 알리에서 샀지만, 쿠팡같은 곳에서도 편히 구매할 수 있으니 참고하시길.





https://coupa.ng/cbxAlv

SP3676B1A 삼성 갤럭시탭 10.1 GT-N8000 N8010 P7500 P5100

https://coupa.ng/cbxAnF

삼성 배터리 교체 SP3676B1A 용 10.1 GT-N8000 P7500 P600 SM-T520 탭 S 10.5



파트너스 활동을 통해 일정액의 수수료를 제공받을 수 있음







SP3676B1A 같은 배터리 코드가 제품 부품마다 적용되는 코드인 것 같다.



아마 이런 배터리 제품 코드로 검색하면 금방금방 나올 듯 싶어요.



송장이 붙은 흰 비닐을 뜯으면



이와 같은 박스가 나옵니다

포장을 내부적으로 뜯긴 했지만



뽁뽁이에 둘러쌓여진 배터리와



기기를 뜯을때 쓸 수 있는 간단한 드라이버와 도구들이 들어있습니다.



https://www.youtube.com/watch?v=3LSlhsnVu30

동영상

How To Replace Your Samsung GALAXY Note 10.1 GT-N8013 Battery

Part of the Complete Installation Kit from NewPower99.com, available at http://www.newpower99.com/Samsung_GALAXY_Note_Batt...

www.youtube.com





참고 영상은 유튜브에 n8013 battery replacement라고 검색하면 나오구요



이 아저씨가 하는 방법과 설명을 그대로 따라하면 됩니다.

박스에 있는 파란색 여는 도구로 카메라 부분의 플라스틱을 뜯고



가장 위로 보이는 나사 3개를 뺍니다.



카메라와 같은 선상에 있는 은색 나사 세 개를 의미합니다.





그 나사를 뜯으면, 왼쪽 귀퉁이부터 시작해서 도구나 기타 피크를 사용해서 벌려주고



오른쪽 귀퉁이도 마찬가지로 같이 벌려줘서 플라스틱을 뜯어줍니다.

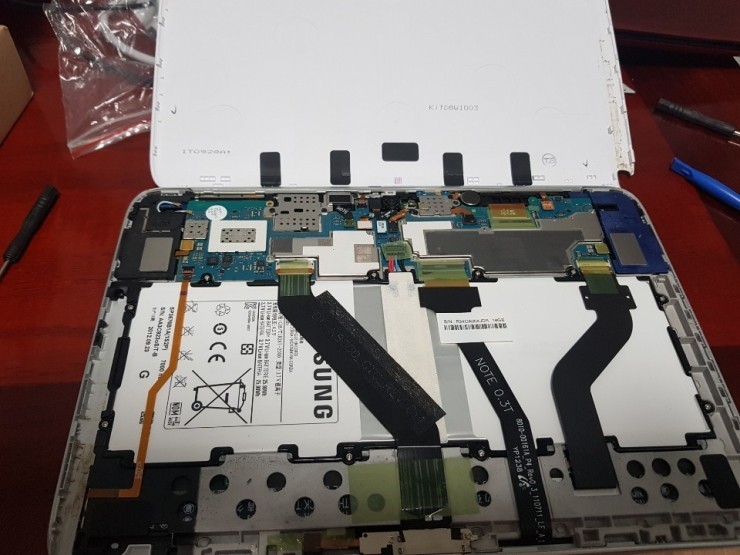

뜯으면 대강 이렇게 나올텐데



PCB에 붙은 테이프들을 조심조심히, PCB 케이블들이 찢어지지 않도록 천천히 뜯어냅니다.



참고로, PCB 케이블들은 위쪽 보드에 걸쇠같은 것으로 고정이 되어있습니다.



따라서, 위 링크의 비디오를 참고하셔서 케이블을 망치는 불상사가 없이



조심히 걸쇠를 들어올리시기 바랍니다.





걸쇠같은 애들만 들어올려지면 PCB 케이블을 그냥 쑤욱 빠짐.





쉽게 이야기 하자면, 이런 부품에서 맨 밑 검은색 부분이 내려가있어서 PCB를 고정하고 있습니다.



이 검은색 부분을 구매시 딸려온 부품으로 살짝 들어올려서 세워주시면 됩니다.



그 이후 배터리를 고정하고 있는 나사들을 모조리 빼냅니다.

그럼 그냥 배터리가 쏙하고 빠짐

이제 대망의 배터리가 왔습니다



이걸 어떻게 꽂냐면

기냥 위치에 맞게 꽂으시고



나사를 박아주세요





그리고 PCB들은 조심조심히 다시 꽂아주면 끝.



백 플라스틱을 다시 꽂을때는, 밑 부분부터 꽂아주시면 됩니다.



그 이후, 각 플라스틱들이 제대로 체결되도록 따닥따닥 눌러주시면 튼튼히 고정됩니다.
